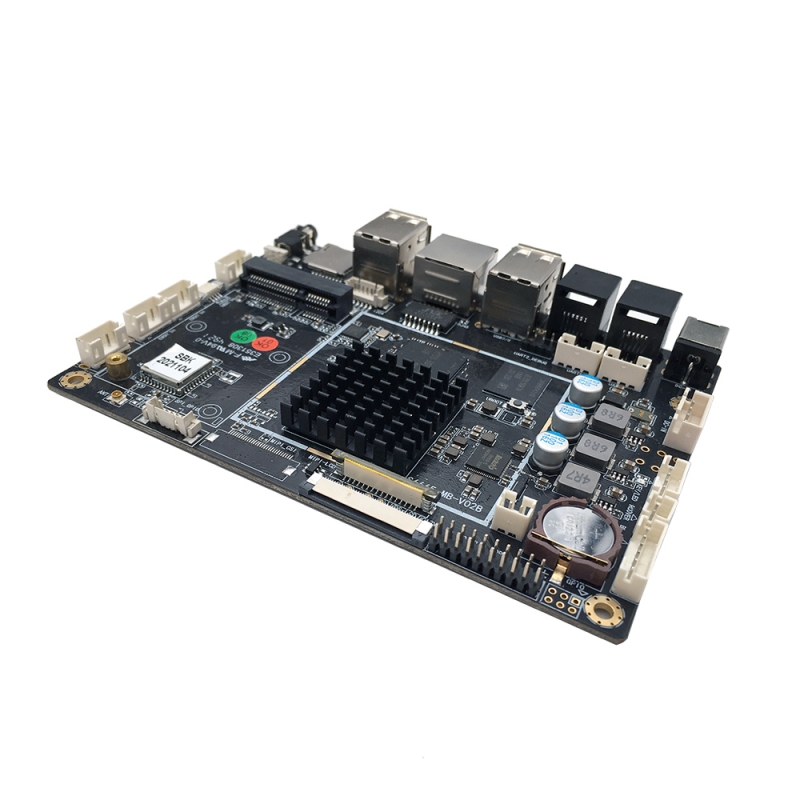

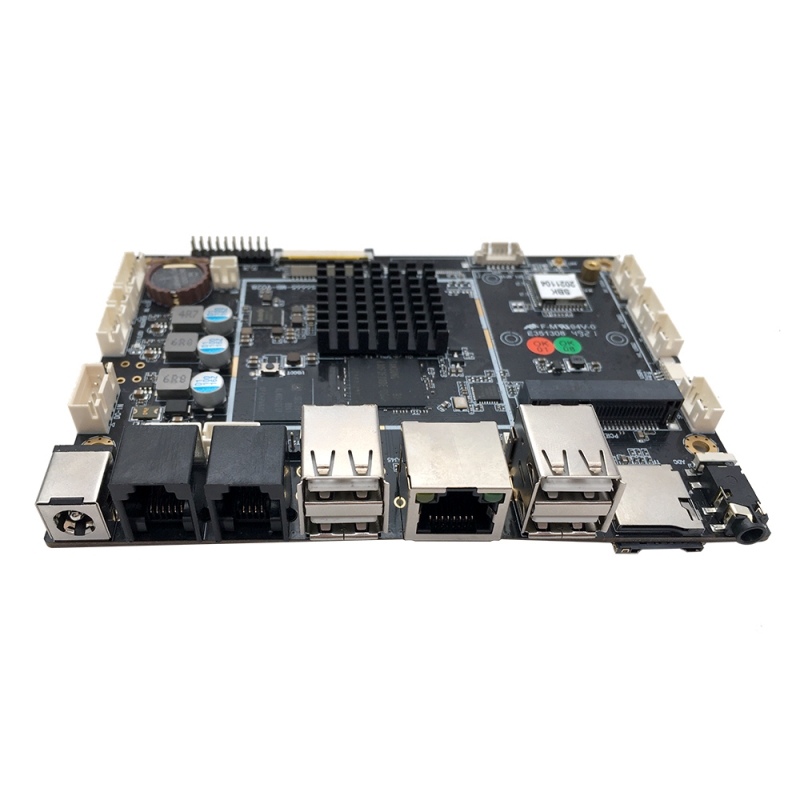

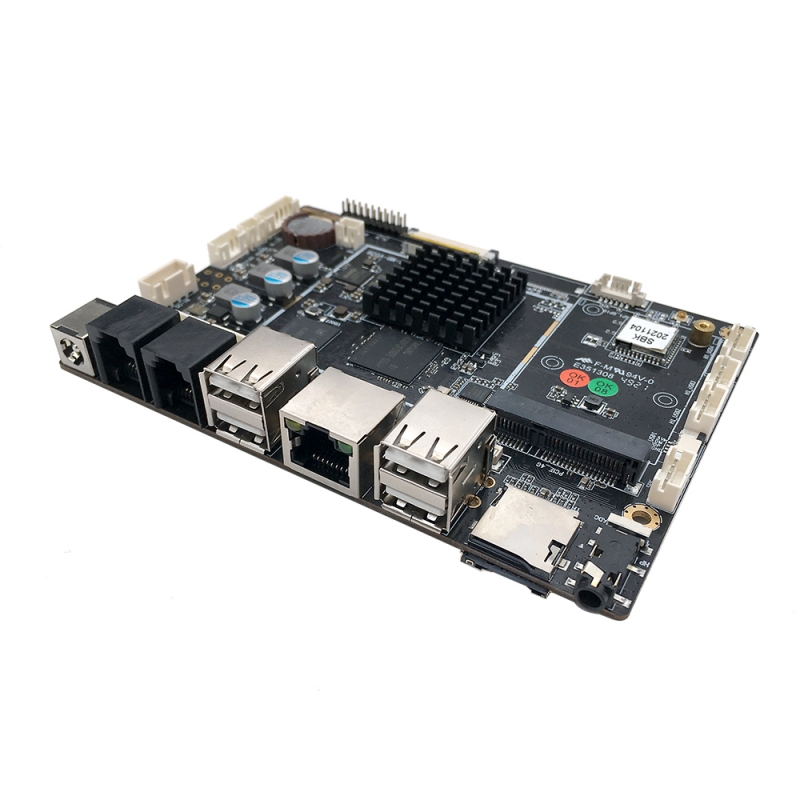

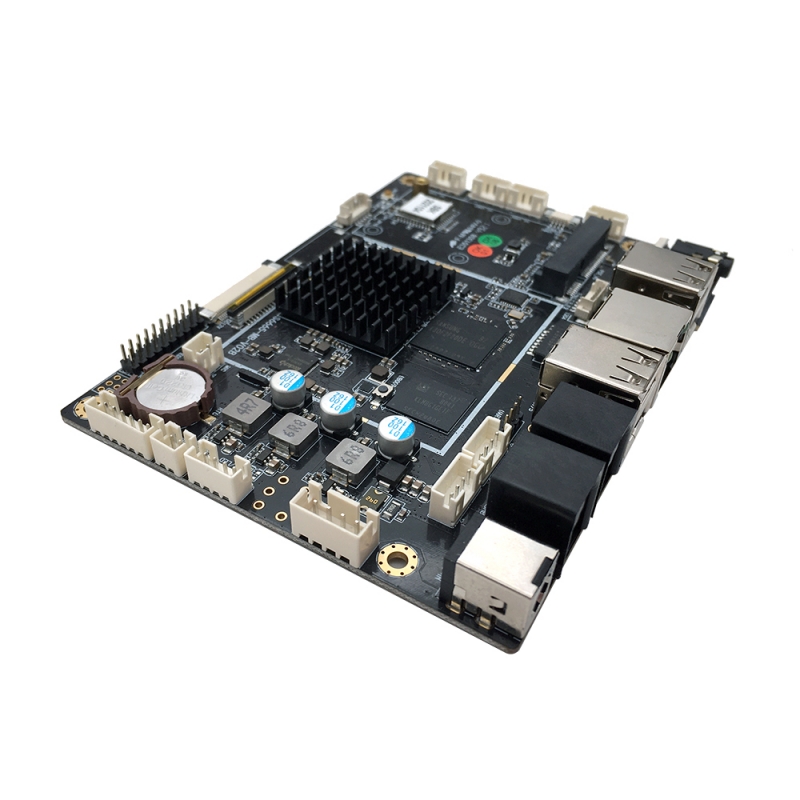

RK3566高性能主板 POS 收银终端安卓主板

型号S6665(RK3566)

  • RK3566,四核A55,主频高达1.8GHZ

  • NPU运算性能高达0.8T算力

  • 操作系统:Android11

  • DDR最高支持8G,EMMC最高支持128

  • 1个EDP和1个LVDS接口,1个MIPI接口,支持4k屏

  • 支持RS232,RS TTI,RS185,USB,2C

  • 安免兔跑分高达15万分

主要硬件指标
主板配置(S6665)
操作系统Android 11.0
CPURK3566 四核cortex-A55 up to 1.8GHz
GPUMail-G52
内存(RAM)DDR3 2GB(4GB可选)
存储(ROM)EMMC 8/16/32/64
显示
LVDSLVDSx1,最大支持 1080P 60Hz
EDPEDPx1,最大支持1080P
MIPIMIPIx1,最大支持1080P
电源
电源接口电源插座x1 DC 5.5x2.5/mm 12V 支持开关电源
主板接口
背光接口BLx1,ON/OFF&PWM调光
红外接口IRx1
USB接口USB2.0X8
串口485x1 串口x3,TTL/232x3
GPIOGPIOx4
12C12Cx1
TF卡座TF卡座x1 MicrosD   可支持128G
主板
有线网络以太网x1,RJ45 100M/1000M
无线网络Wi-Fi2.4G.802.11b/g/n(5G 可选)蓝牙x1
音频
功放4Ω/3Wx2
MICMicx1
音频接口
音频线性输出x1
其他
RTCRTC实时时钟
看门狗异常自动恢复
系统升级支持 USB 升级
解码支持1080P、4K H.264/H.265硬解码
播放模式支持发布循环、定时、插播等多种播放模式
视频播放支持wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4等
图片格式支持BMP、JPEG、PNG、GIF等
外观
主板尺寸125(L)x 90 (W) mm
